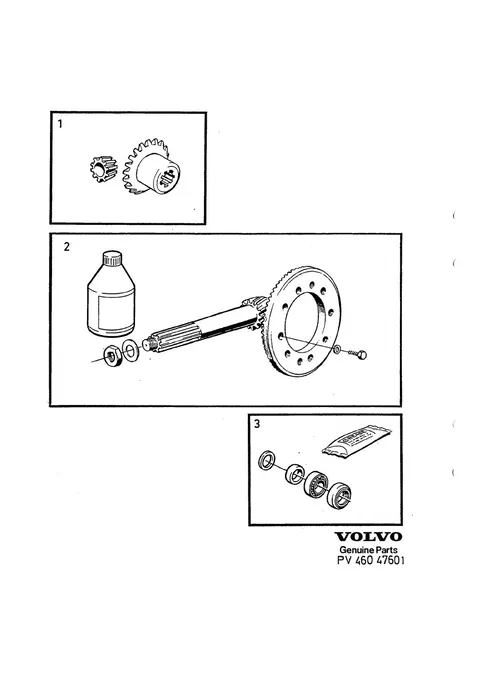

Bagaksel til Volvo 240/260 1979-84 — Sprængskitse

1. 2)Bagaksel mærket 1216160
2. 2)For biler med gearskifteindikator.
3. 2)Tykkelse 0.1 mm
4. 2)Tykkelse 0.15 mm
5. 2)Tykkelse 0.25 mm
6. 2)Tykkelse 0.7 mm
7. 2)Tykkelse 1.5 mm
8. 2)Tykkelse 2.5 mm
9. 3)Alternativ 1. Længde 13 mm. Erstattet af 1 stk 940113-4, 1 stk 955894-1.
10. 3)Alternativ 2. Længde 12 mm
11. 3)Alternativ 2. Længde 14 mm
12. 4)Pinjoner mærket VOLVO-1232254, -1232258, -1220940, -1220962, -1220934.
13. •Erstattet af 1 stk 1209357-1, 10 stk 947107-9. Bagaksel mærket 1216095, 1216118.
14. •Erstattet af 1 stk 1209357-1, 10 stk 947107-9. Bagaksel mærket 1216136. Bagaksel mærket 1216097, 1216098, 1216138.
15. •Erstattet af 1 stk 1209355-5, 10 stk 947107-9. Bagaksel mærket 1216129.
16. •Erstattet af 1 stk 1209359-7, 10 stk 947107-9. Bagaksel mærket 1216159, 1216160, 1216162, (1209359)
17. •Erstattet af 1 stk 1209359-7, 10 stk 947107-9. (1209359)
18. •Alternativ 1. Længde 57 mm (963248)
19. •Bagaksel mærket 1216097, 1216098, 1216129, 1216138, 1216151, 1216155, 1216159, 1216162.
20. •Undtagen bagaksel mærket 1216160(1217079)
21. •Bagakseludveksling 3.15/1
22. •Udveksling bagaksel 3.15/1 (271254) udveksling bagaksel 3.31/1
23. •Bagakseludveksling 3.54/1
24. •Udveksling bagaksel 3.54/1 (273410) udveksling bagaksel 3.54/1
25. •Bagakseludveksling 3.73/1
26. •Udveksling bagaksel 3.73/1 (271256) udveksling bagaksel 3.73/1
27. •Bagakseludveksling 3.91/1
28. •Udveksling bagaksel 3.91/1 (273980) udveksling bagaksel 3.91/1
29. •Bagakseludveksling 4.56/1
30. •(1161276), 0,5l
31. •Tykkelse 0.08 mm
32. •Tykkelse 0.13 mm
33. •Tykkelse 0.75 mm
34. •Tykkelse 0.72 mm
35. •Tykkelse 1.20 mm

Ordliste — Volvos forkortelser

LG

længde

THK

tykkelse

RATIO

udvekslingsforhold

SP

erstattet artikel

NS

lagerføres ikke som reservedel

KN

indgår i sæt + NS

IK

indgår i sæt

• 1216094 — Volvos originale artikelnummer
• Alt. nr. 264612 — erstatningsnummer
• 1) — Hvad tallene betyder
• NS — Lagerføres ikke

Numrene nedenfor henviser til artikelnumrene i kataloget.
